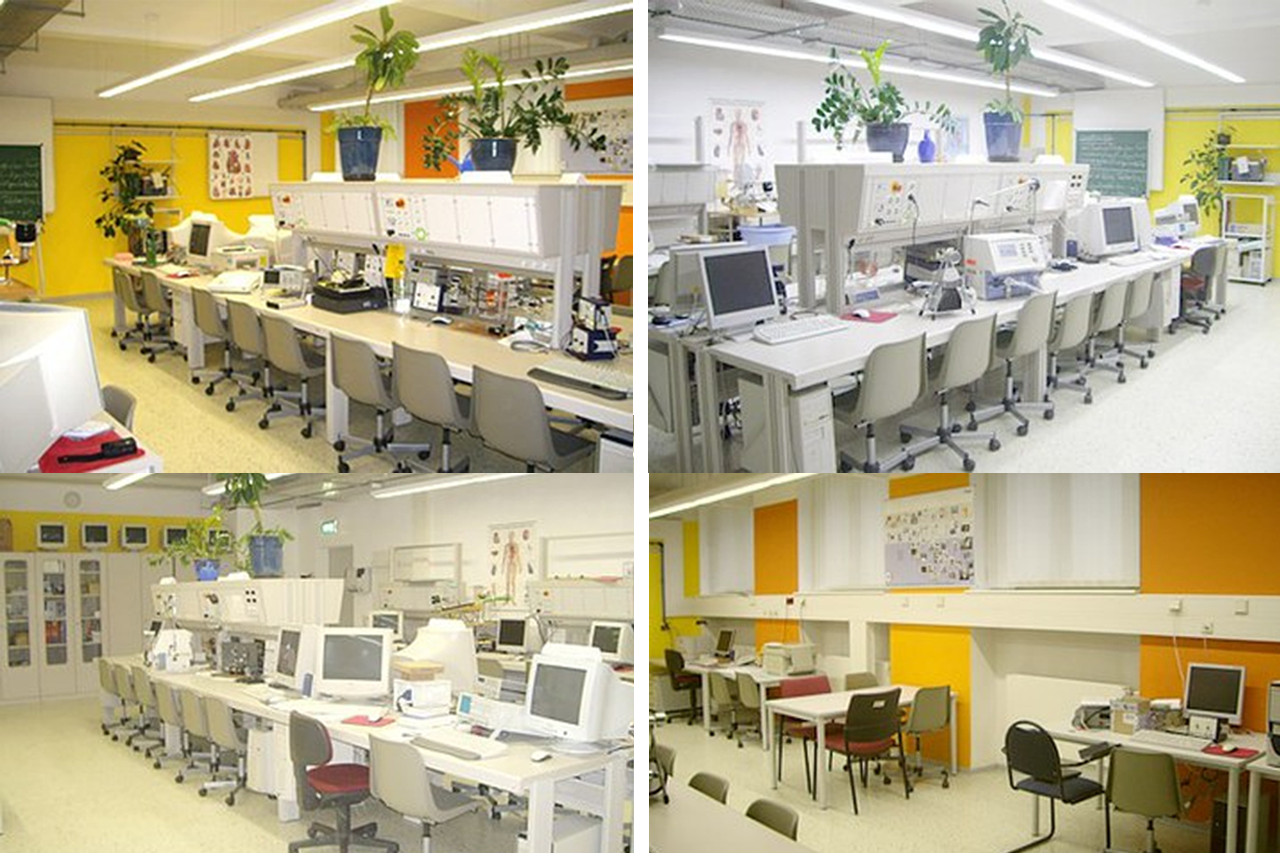

Labor Elektromedizinische Technik
Verantwortlich
![Prof. Dr.-Ing. Matthias Laukner Prof. Dr.-Ing. Matthias Laukner](/fileadmin/_processed_/b/e/csm_la_ma_2022_04_d6dd11dc82.png)
Prof. Dr.-Ing.
Matthias LauknerProfessur Medizinische Informationstechnik, Nichtlineare Netzwerke, Simulation elektrischer Netzwerke
![Dipl.-Ing. (FH) Michael Wallenta Dipl.-Ing. (FH) Michael Wallenta](/fileadmin/_processed_/f/4/csm_wall_mi_201904_6f10c58847.jpg)
Dipl.-Ing. (FH)
Michael WallentaLaboringenieur
Hinweise für das Praktikum: Laborordnung (PDF-Datei)
☐ Praktikumsversuche 4. Semester

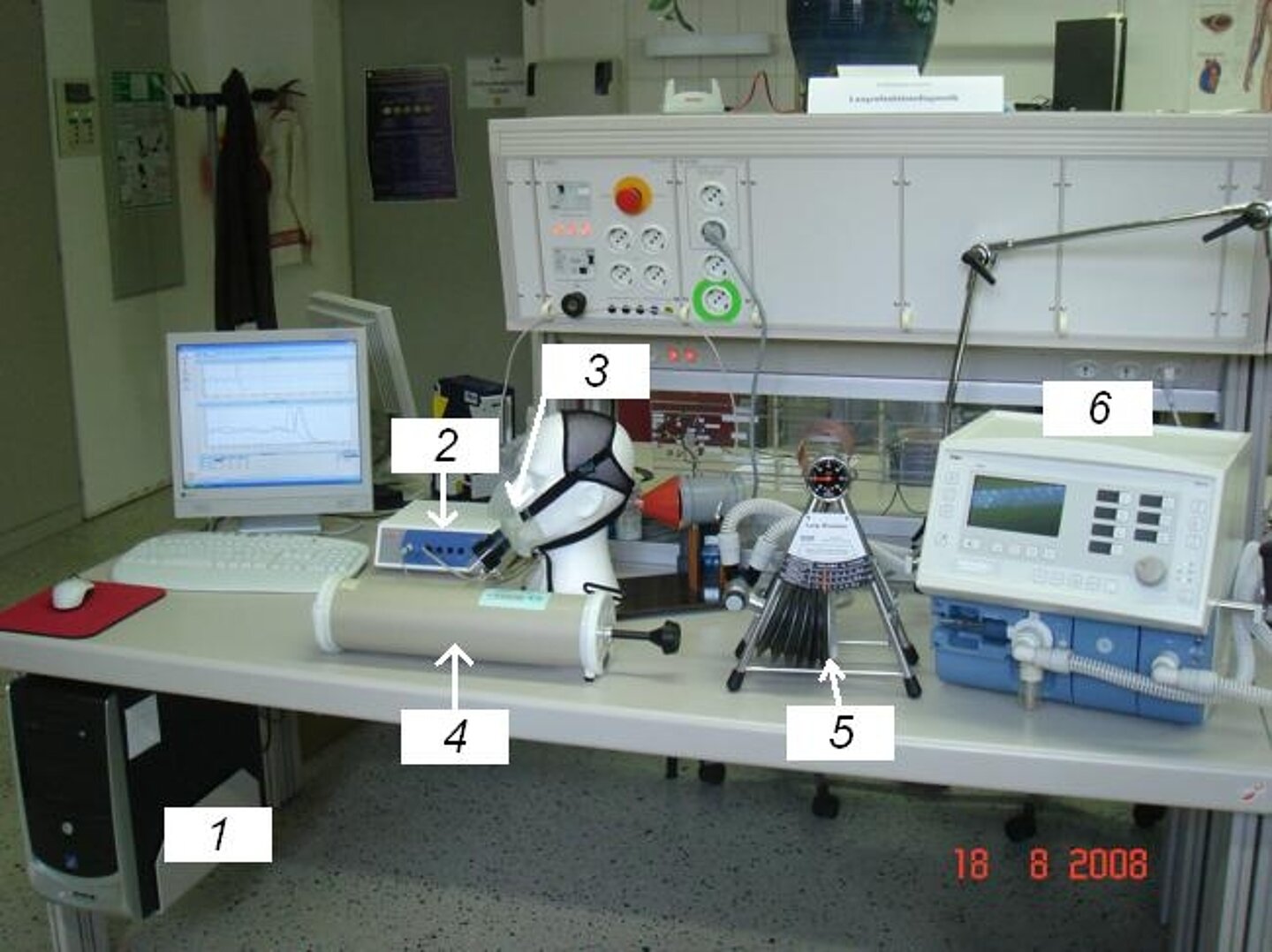

Lungenfunktionsdiagnostik
Versuchsziele
- Kennenlernen der Funktionsweise des menschlichen Atmungssystems
- Kennenlernen von Messmitteln und Messmethoden der Lungenfunktionsdiagnostik
- Darstellung und Auswertung physikalischer Kenngrößen der Atmung und des Atemgasaustausches
- Kennenlernen der Methoden zur künstlichen Beatmung des Menschen mit Beatmungsgerät und Lungensimulator
- 1-PC, 2-Matalyzer Fa. Cortex Leipzig, 3-Atemmaske, 4-Kalibrierpumpe, 5-Lungensimulator, 6-Beatmungsgerät Fa. Dräger

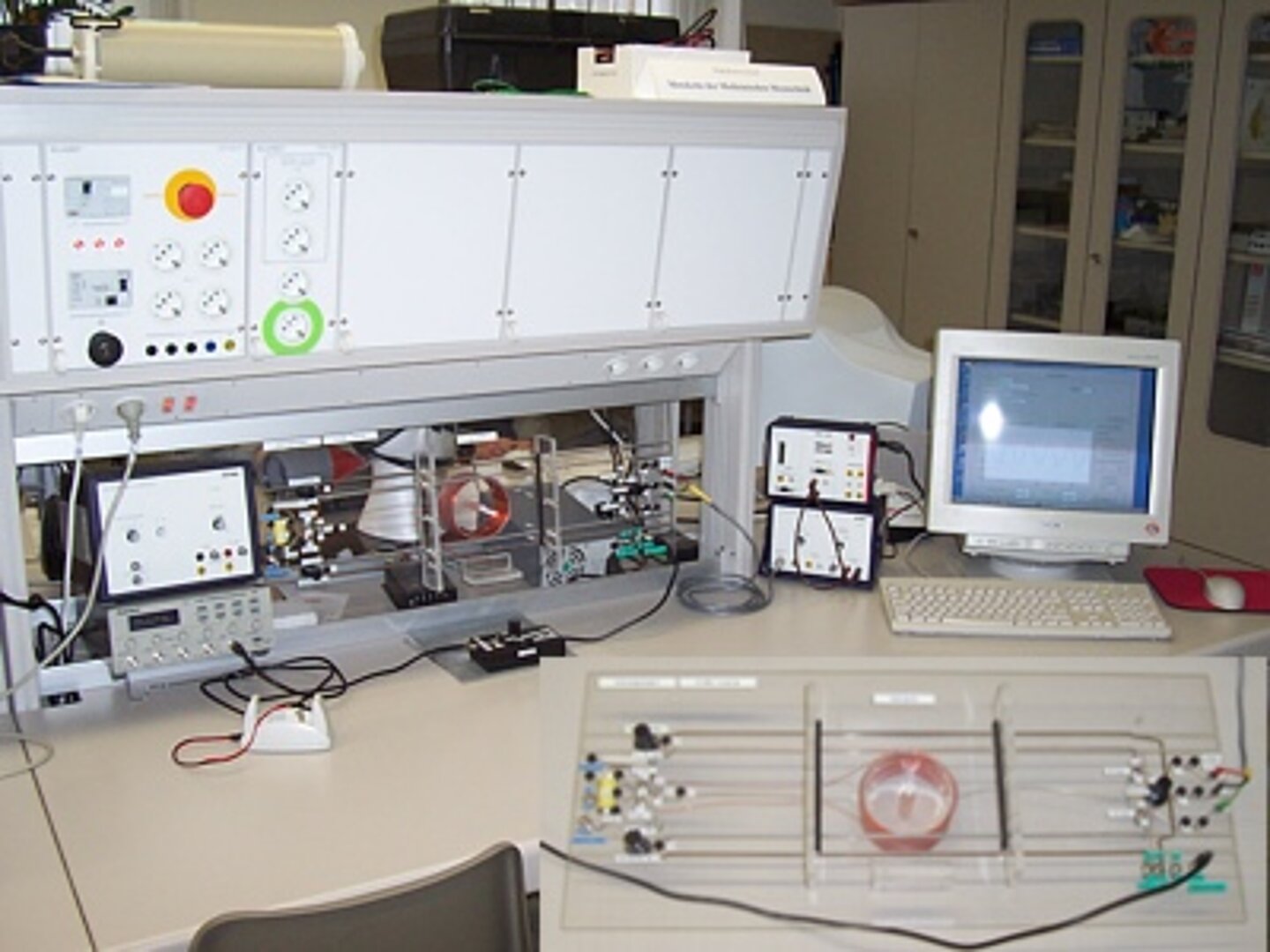

Messkette der medizinischen Messtechnik
![](/fileadmin/_processed_/0/b/csm_Biomesskette_b1f68f7a62.jpg)
Versuchsziele
- Kennenlernen des Aufbaus der Messkette der Medizinischen Messtechnik
- Bestimmung der Eigenschaften eines Biosignalverstärkers für EKG-, EEG-, MEG-Signale (Frequenzgang, Sprungantwort, Gleichtaktunterdrückung)
- Kennenlernen der Arten der Einkopplung von Störungen sowie der Möglichkeiten zur Reduktion der Störeinkopplung
- Verständnis von unsymmetrischen und symmetrischen Signalquellen vertiefen
Blutdruckmessung
![](/fileadmin/_processed_/5/3/csm_Blutdruckplatz1_33afd6af32.jpg)
Versuchsziele
- Darstellung der Verfahren zur invasiven und nichtinvasiven Blutdruckmessung
- Darstellung der technischen Aspekte der einzelnen Messsysteme sowie Bestimmung der Resistance und Compliance, Resonanzfrequenz, Güte und Dämpfung eines hydraulischen Systems
- Kennenlernen der Methoden der spezifischen Signalverarbeitung der Drucksignale
- Vergleich und Beurteilung der verschiedenen Verfahren zur Blutdruckmessung
Ultraschall und Doppler-Sonographie
![](/fileadmin/_processed_/a/b/csm_US_Versuchsplatz_s_c3a24f83fe.jpg)
Versuchsziele
- Anwendung der Ultraschall-Messtechnik mit 1 MHz und 2 MHz-Sonden im Echo - und Dopplermessprinzip für Materialprüfung und Flussmessung
- Darstellung der Grundprinzipien des Farbdopplers
- Kennenlernen der wesentlichen Geräteparameter und deren Einfluss auf die Bildqualität
- Kennenlernen der wesentlichen Artefakte und der Möglichkeiten zur deren Minimierung
☐ Praktikumsversuche 5. Semester

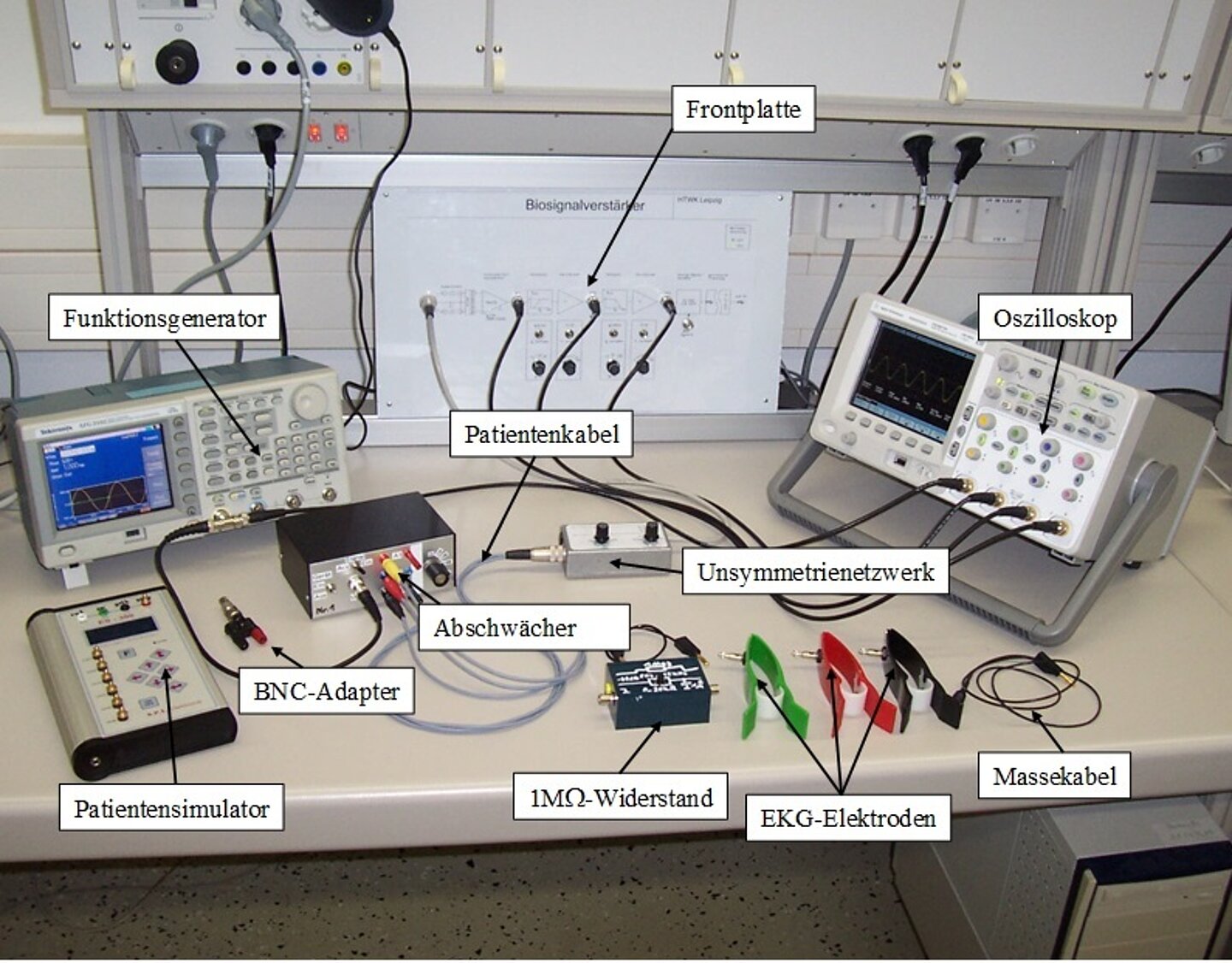

Versuch Biosignalverstärker und Elektrokardiographie
![](/fileadmin/_processed_/7/d/csm_Biosignalverstaerker_11167ca754.jpg)
Ein Angebot zur interdisziplinären Ausbildung von Medizinstudenten oder Biologen!
Versuchsziele
- Kenntnis über den Aufbau, die Parameter und die besonderen Anforderungen an einen Biosignalverstärker erlangen
- Darstellung der Auswirkungen bei Verwendung falscher Filterparameter und Design- oder Anwendungsfehlern

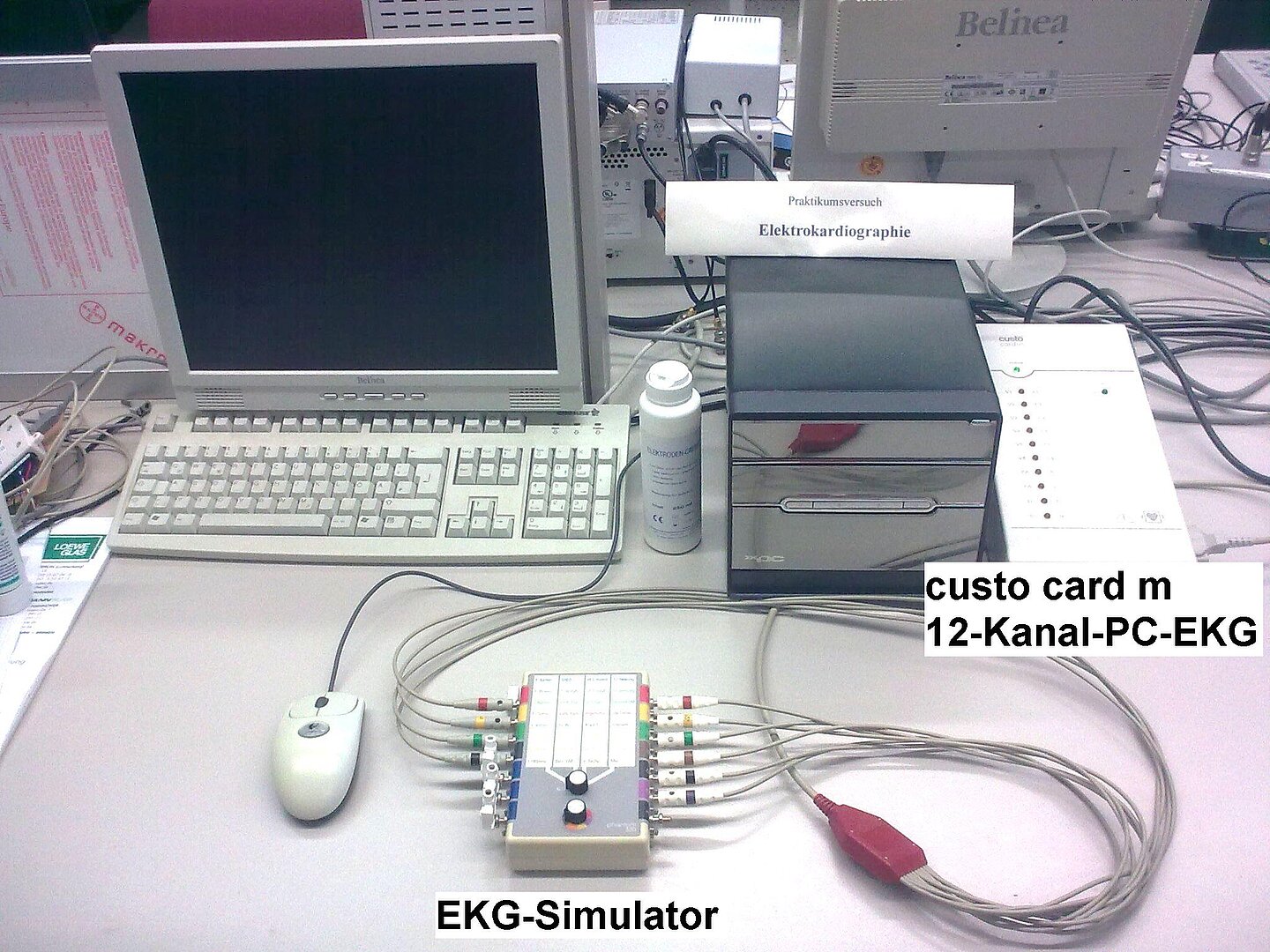

Teilversuch Elektrokardiographie
![](/fileadmin/_processed_/4/e/csm_EKG_Messplatz1_eb72010970.jpg)
Versuchsziele
- Kennenlernen der Ableitungstechniken und Standardauswertungen in der Elektrokardiographie
- Untersuchung biologischer und technischer Störungen bei der EKG-Ableitung
- Anwendung der Standardmethoden der digitalen Biosignalverarbeitung
- Kennenlernen charakteristischer pathologischer Elektrokardiogramme und der Möglichkeiten der automatischen, computergestützten Befundung

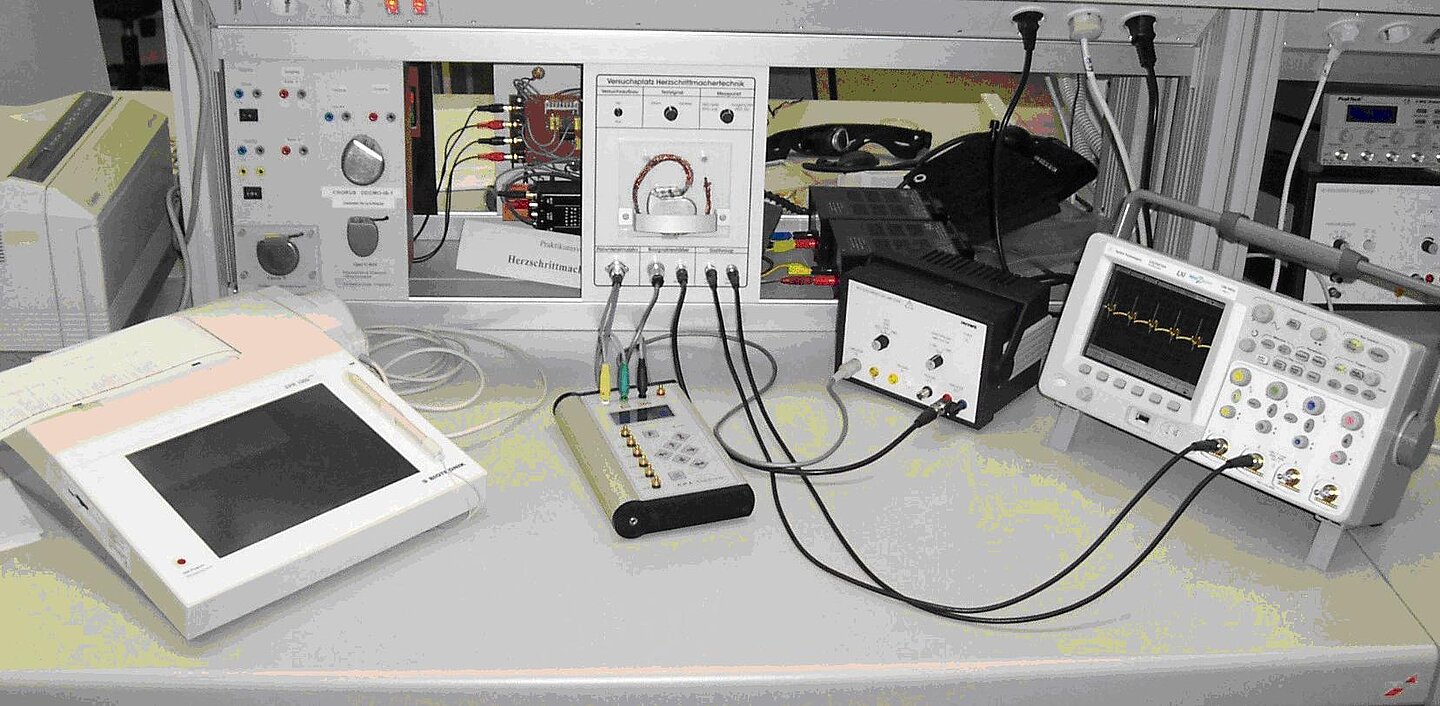

Herzschrittmachertechnik
![](/fileadmin/_processed_/2/e/csm_HSM_fd63ddc260.jpg)
Versuchsziele
- Aufbaus und Funktionsweise von Herzschrittmachern der Firma Biotronik kennenlernen
- Programmierung von Herzschrittmachern
- Reaktion von Herzschrittmachen auf fehlerhafte Erregung des Herzens mit Hilfe eines Patientensimulators
- Gewebeimpedanzmessung des Herzschrittmachers testen

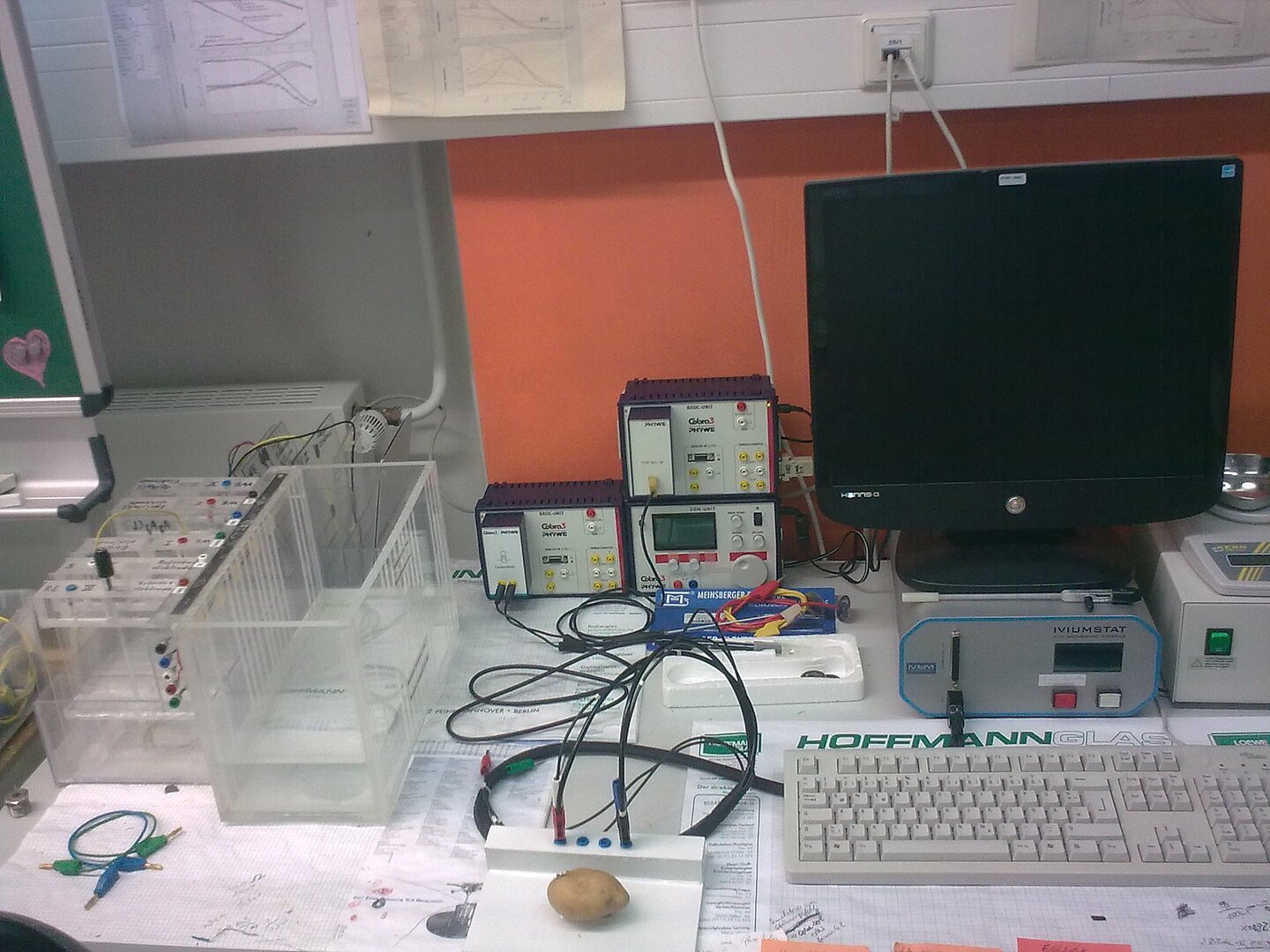

Biopotentialelektroden und Bioimpedanzmessung
![](/fileadmin/_processed_/7/e/csm_Impedanzaufbau_e91c60148a.jpg)
Ein Angebot zur interdisziplinären Ausbildung von Ärzten oder Biologen!
Versuchsziele
- Bestimmung und Vergleich der Eigenschaften verschiedener Elektroden der Elektrodiagnostik und Elektrotherapie
- Gleichgewichtspotential
- U-I-Kennlinie und Sprungantwort
- Leitfähigkeitsbestimmung von Elektrolyten
- Polarisierbarkeit und Rauschen von Elektroden
- Impedanzspektrum verschiedener Elektroden

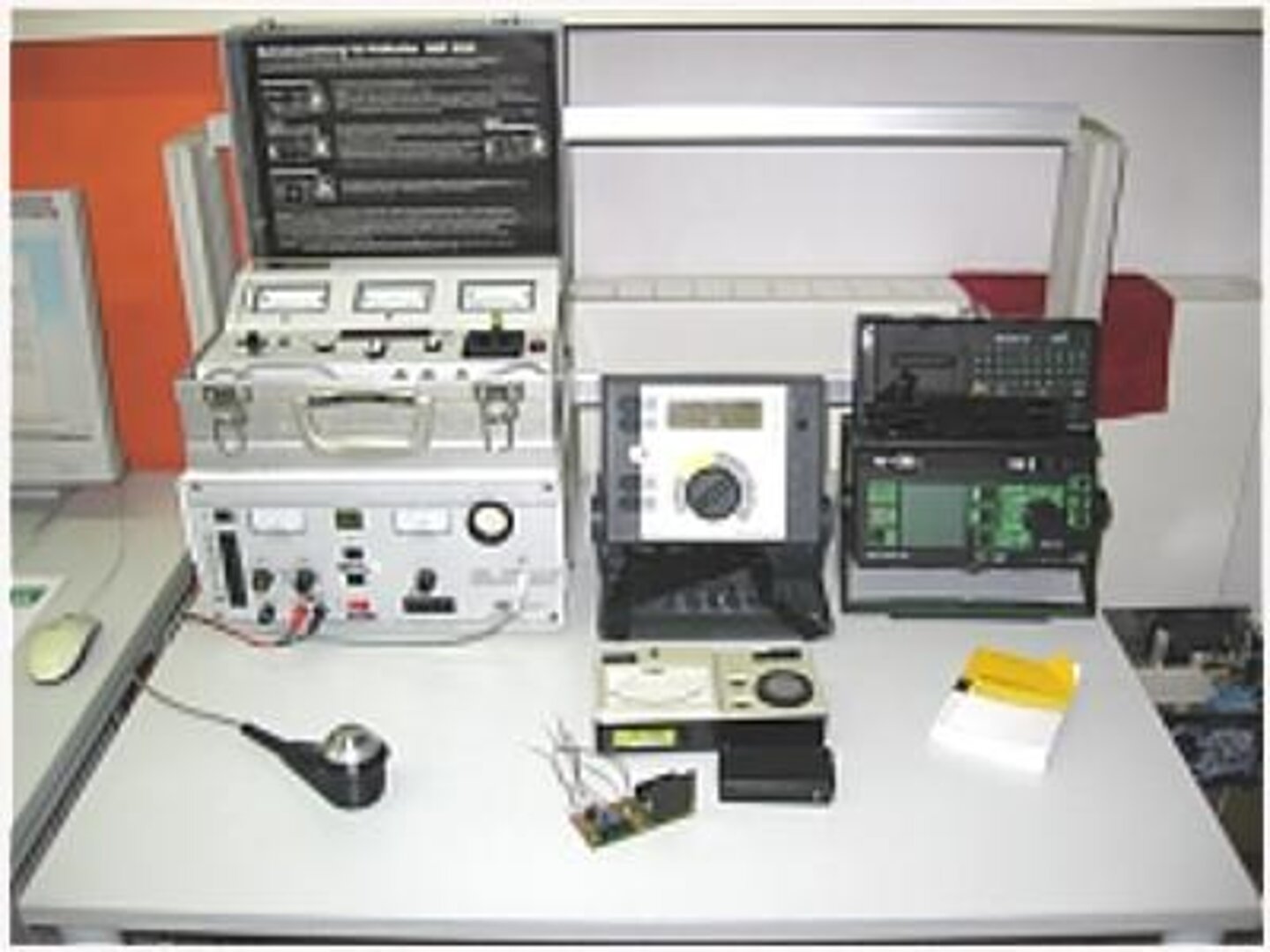

Prüfplatz für elektromedizinische Geräte
![](/fileadmin/_processed_/a/3/csm_PruefungGeraete_844b2d1455.jpg)
Versuchsziele
- Normgerechte Prüfung von elektromedizinischen Geräten
- Messungen mit Geräten und praktisch durchführen
- Verständnis für die besonderen sicherheitstechnischen Anforderungen an medizintechnische Geräte erlangen
