Labor Elektronik und Schaltungstechnik
Verantwortlich
Dipl.-Ing. (FH)
Martin FlüggeLaboringenieur Elektronik
☐ Versuche Elektronik
Das Praktikum zu den Grundlagen der Elektronik findet im 2. und 3. Semester statt. Es sind die folgenden Versuche zu absolvieren:
- Bipolartransistor als Schalter und Verstärker
- Feldeffekttransistoren
- Operationsverstärker - Grundschaltungen
Die Praktikumsanleitungen befinden sich auf dem OPAL-Server.
Bipolartransistor als Schalter und Verstärker
Versuchsziele
- Bipolartransistor als Schalter
- Vollständiges Kennlinienfeld eines Bipolartransistors
- Kenntnisse zu Grundschaltungen des Transistorschalters und seine Dimensionierung
- Bipolartransistor als Verstärker
- Arbeiten im Kennlinienfeld mit der Widerstandsgerade
- Dimensionierung einfacher Analogverstärkerschaltungen
- Kenntnisse zur Arbeitspunktstabilisierung
- Kenntnisse über Abhängigkeiten und Ermittlung von Grenzfrequenzen in Verstärkerschaltungen
- Grundkenntnisse zur Gegenkopplung
Feldeffekttransistor
Versuchsziele
- Kennlinien und Kennwerte unipolarer Transistoren
- Unterschiede von Anreicherungs- und Verarmungstypen
- Arbeiten mit Kennlinienfeldern von unipolaren Transistoren
- Kenntnisse über den Einsatz des FET als veränderbarer Widerstand
- Funktionsweise der Konstantstromquelle
- Dimensionierung und Untersuchung einer Verstärkerschaltung mit einem SFET
Operationsverstärker - Grundschaltungen
Versuchsziele
- Kenntnisse zur Funktionsweise von OPV's
- Ermittlung der Übertragungskennlinie eines OPV
- Untersuchung von Offset-Strom und -Spannung
- Verhalten von Verstärkerschaltungen mit OPV im statischen und dynamischen Bereich
- Standardschaltungen des OPV, sowie deren Dimensionierung

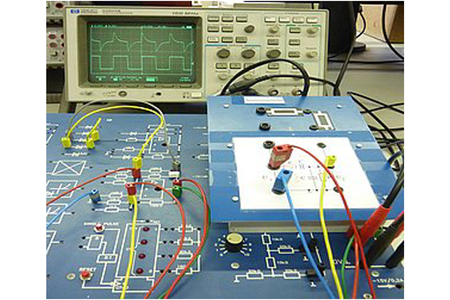

☐ Versuche Digitale Schaltungstechnik
Das Praktikum zur Digitalen Schaltungstechnik findet im 4. Semester statt. Es sind die folgenden 3 Versuche zu absolvieren:
- Zähler - Schaltungsentwurf und TTL-Realisierung
- Programmierbare Schaltkreise (FPGA) - Schaltungsentwurf, -Synthese und -Implementierung
- VHDL-Projekt - Laufschrift auf einer LED-Matrix
Die Praktikumsanleitungen befinden sich auf dem OPAL-Server.

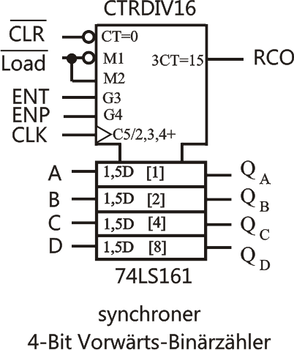

Zähler
Versuchsziele
- Vertiefung der Grundkenntnisse von asynchronen und synchronen Zählschaltungen und Teilern
- Kennenlernen des Aufbaus und der Arbeitsweise von charakteristischen Grundschaltungen
- Aufbau und Arbeitsweise des JK- Flipflops
PLD - Programmable Logic Device
Versuchsziele
- Vertiefung der Kenntnisse über den Entwurf von synchronen Automaten und deren Umsetzung in ein PLD
- Kennenlernen des Aufbaus und der Programmierung von PLDs.
- Grundkenntnisse über die Hardwarebeschreibungssprache VHDL
- Beschreibung von Automaten mittels Hardwarebeschreibungssprachen und grafischen Mitteln; Umgang mit Entwurfssystemen für programmierbare Logikschaltkreise
☐ Versuche Analoge Schaltungstechnik
Das Praktikum zur Analogen Schaltungstechnik findet im 5. Semester statt. Es sind die folgenden 3 Versuche zu absolvieren:
- aktive und passive Filter
- Operationsverstärker - Anwendungen
- PSpice-Simulationen (Leistungsendstufe, Hartley-Oszillator, Howland-Stromquelle)
Die Praktikumsanleitungen befinden sich auf dem OPAL-Server.
Filter
Versuchsziele
- Vertiefung der Grundkenntnisse von asynchronen und synchronen Zählschaltungen und Teilern
- Kennenlernen des Aufbaus und der Arbeitsweise von charakteristischen Grundschaltungen
- Aufbau und Arbeitsweise des JK- Flipflops
Operationsverstärker - Anwendungen
Versuchsziele
- Vertiefung der Kenntnisse über stationäre Eigenschaften der Operationsverstärker
- Anwendung des OPV in wichtigen Grundschaltungen
- Untersuchung der Stabilität rückgekoppelter Operationsverstärkerschaltungen
- Eigenschaften von RC-Oszillatoren
